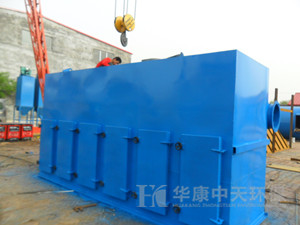

LLZB型鋁冶煙氣凈化除塵器是華康中天環保引進技術開發設計的大型菱形組合外濾式袋式除塵器，漏斗為雙灰斗型式，清灰方式采用反吹氣流，清灰控制可根據壓差、定時均可。除塵器可根據用戶煙氣量大小進行單臺或多臺組合設計配置，反吹風機可采用單臺反吹或集中大型反吹風機清灰。目前已廣泛用于鋁廠陽_焙燒爐的煙氣凈化和軋鋼廠及建材行業的煙氣凈化系統。

LLZB型菱形袋式除塵器構造：
除塵器采用負壓式分室組合，濾袋為外濾式，由清潔室、袋濾室、防爆閥、導流板、進出風口等組成的分室的上箱體及反吹風箱體、灰斗、卸灰閥、脈動反吹裝置、由電磁控制的壓縮氣缸啟動的二通閥、保溫層等組成。
采用慣性和過濾收塵機理組合型結構，具有二級收塵的作用。設計合理，入口濃度可比一般袋式除塵器高。
采用菱形布袋布置的過濾面積比其他形式的布袋（如圓形、扁形、梯形）大些，可充分利用箱體空間，因而占地面積也相應比其他形式的袋式除塵器要少。脈動分室反吹清灰，比一般袋式除塵器清灰能力強，清灰效果好。LLZB型菱形袋式除塵器工作原理：
含塵氣流從收塵器中間室經導流板向下進入灰斗，大顆粒粉塵受撞擊向下，受慣性力作用而沉降到灰斗內，細小粉塵隨氣流折向，向上進入袋濾室，粉塵附著于濾袋外表面，被凈化了的空氣透過濾袋經上部清潔室、排風道由收塵系統主風機吸出而排入大氣。
隨著過濾工況的不斷進行，附著于濾袋外表的粉塵逐漸增多，氣流通過的阻力也逐漸增大，當達到_阻力值時（如1200pa），根據需要可以手動，可以經過定壓或定時反吹電控裝置，自動控制啟動脈動反吹裝置中的反吹機，脈動閥及電磁三通閥進行反吹清灰。具有足夠動量的脈動空氣流從過濾粉塵的反向吹入濾袋，并使濾袋產生高頻低振幅的振動，以抖落外表粉塵。當阻力下降到_值進（如800pa），由手動或電控裝置停止。

LLZB型菱形袋式除塵器的特點：
